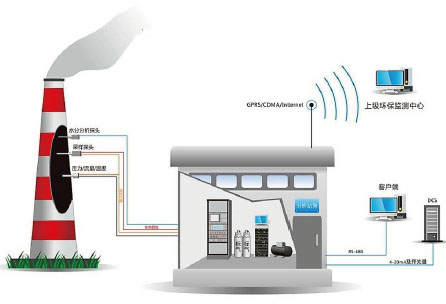

系統原理圖

系統采用GC-FID法，非甲烷總烴測量滿足《HJ/T 38固定污染源排氣中非甲烷總烴的測定》標準，同時可檢測VOCs的特征分量，測量精度高、測量范圍寬。采用先進的預處理方法，系統全程高溫伴熱，保證不失真分析。

固定污染源NMHC-CEMS 由非甲烷總烴監測單元、廢氣參數監測單元、數據采集與處理單元組成，如圖。系統測量廢氣中非甲烷總烴濃度、廢氣參數（溫度、壓力、流速或流量、濕度等），對于含氧量參與污染物折算濃度計算的要同時測量含氧量，同時計算廢氣中污染物排放速率和排放量，顯示和打印各種參數、圖表，并通過數據、圖文等方式傳輸至管理部門。

產品特點

1、高度自動化：系統高度自動化，全自動運行，自動全流程標定，自動檢測FID火焰狀態并點火，實時連續分析輸出污染物的排放量，故障自動分析，保證數據的及時和可靠。

2、先進預處理采樣技術：系統采用全程伴熱法，從采樣探頭、傳輸管線、預處理到分析儀全程伴熱120℃以上，無需除水，有效避免樣品流失，保證不失真分析，采樣探頭電加熱、具有自動反吹功能，并集成自動標定閥，實現全流程標定功能。

3、維護高效方便：系統維護量小，配備無擾載氣切換系統，一瓶載氣使用完后可自動切換至另一瓶繼續使用，同時安全場合可選配空氣發生器、氫氣發生器，降低維護頻率。

4、高可靠信息傳遞：所有數據可通過有線或者無線網絡遠傳至環保部門和DCS控制室，系統采用Windows平臺軟件，設多級操作權限，在保證操作維護方便的同時確保各項數據的保密性。

5、滿足防爆場合應用：系統本質防爆，防爆型系統選用防爆在線氣相色譜儀MGC5000。儀器本身防爆，防爆等級滿足ExdepzibIIB+H2 T4，可使用在危險場所，同時所有電器部件均取得防爆合格證。

6、高度定制化：可根據用戶的需求提供系統設計、生產制造、調試服務和運維保運定制化全套解決方案。
