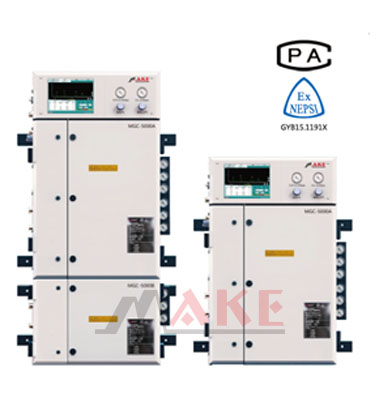

色譜儀采用一體化的整機結構設計，操作和檢修方便，抗干擾性強，精度高，適應現代石油化工“集散控制系統”對儀表的要求。
色譜儀采用本體防爆設計，電氣腔采用正壓吹掃防爆控制系統，柱箱配置防爆熱吹風、防爆檢測器、防爆轉化爐等，符合化工安全生產的Zone1區需求。
色譜儀能單通道多流路串行分析和多流路多通道的并行分析，并行分析的流路互不干擾，獨立運行，滿足各種復雜分析應用需求。
恒溫加熱爐的恒溫精度為±0.1℃或±0.02℃（可選），可選配高靈敏度和高穩定性的TCD、FID、FPD、DID檢測器，分析精度高，滿足工業流程樣品的分析要求。
色譜柱系統可配置毛細柱、填充柱等。色譜柱系統可配置柱診斷技術，通過可視化監測組分的分離狀態，實現色譜柱分離效果的診斷。
色譜儀的電氣控制采用了微型計算機技術，控制功能、控制精度、數據的處理功能、處理精度等更優異。
具有10.4”LCD彩色帶觸摸功能顯示屏和簡潔操作布局，具有全中文（或英文）操作界面，菜單操作簡明，用戶可容易地修改或編輯分析參數，顯示和存儲色譜圖、測量結果及分析參數。在線幫助、現場編程等功能。
具有色譜儀出峰自動跟蹤功能，可以自動修正開關門時間，避免錯誤測量。
具有豐富的色譜峰處理功能，除可以對一般的色譜峰進行峰值計算和峰面積積分外，還具有基線的自動補償、峰綜合鑒別、自動調零、自動標定等功能。這些功能有效的擴展了儀表的適用范圍。
色譜儀提供豐富的接口，包括4-20MA、串行通訊接口或網絡接口等，可向上位計算機或計算機控制系統DCS傳送儀表的狀態參數和測量數據，同時可實現通過上位計算機或DCS實現對儀表的操作控制。
閥門：
采樣閥采用高品質滑閥或轉子閥或氣動膜片閥，滑閥耐壓45psig（300kpa）無泄漏。最高使用溫度達180℃，單手即可實現閥瓣的更換。
檢測器：
TCD檢測器測量元件為高靈敏度半導體熱敏電阻，實現超低濃度測量，使用壽命不受載氣影響，
其檢測下限可低至10ppm；TCD檢測器配置自動橋流檢測保護功能，當TCD檢測器失去載氣保護時，自動關閉檢測器，保證檢測器不會損壞。
FID檢測器適用于碳氫化合物的測量，其檢測下限可低至0.1ppm，同時可選配甲烷化器（甲烷轉化裝置），用于CO、CO2的微量測量；FID 帶尾吹及稀釋功能,稀釋氣可選用氮氣等載氣，帶火焰燃燒判斷功能、熄滅后自動點火功能。根據測量需求，可配置催化燃燒式空氣凈純化器。
FPD檢測器適用于硫、磷化合物的測量，其檢測下限可低至10ppb，無需采用硫滲透管。帶火焰燃燒判斷功能、熄滅后自動點火功能。根據測量需求，可配置催化燃燒式空氣純化器。
DID檢測器用于永久氣體（N2、O2、Ar等）的ppm級測量，用于各種特種氣體的純度測量。
色譜柱：
MGC5000采用填充柱或者毛細柱，根據實際應用而定，保證分析的可靠、穩定。
柱診斷技術：分離狀態可視化，可監測判斷色譜柱分離效果。
● 控制系統先進
MGC5000過程氣相色譜儀可通過有線或無線連接與上位PC機通訊，具有遠程維護的功能。
| 一般參數 | |
| 測量對象 | 氣體或者沸點<350℃的液體 |
| 分析流路數 | 最多達30個分析流路 |
| 分析組份數 | 最多達128個組份（所有流路的測量組份之和） |
| 測量范圍 | TCD 0.001% ～ 100% FID 100ppb ～ 100% FPD 10ppb ～ 0.1% DID 10ppb ～ 100% |
| 分析周期 | 最長 9999秒(根據項目確定) |
| 重復性 | <滿量程的1％（其它要求咨詢廠家） |
| 色譜分析部件 | |
| 多檢測器性 | 可同時安裝多個檢測器（具體根據分析應用需求確定） |
| 配套部件 | 可成套配置甲烷轉化裝置、催化燃燒式空氣純化器 |
| 恒溫加熱爐 | 類型：空氣浴，PID控制方式，帶儀表空氣失壓保護，帶超溫保護 溫度范圍：環境溫度+10℃～125℃(根據需求設定) 恒溫精度： ±0.1℃或±0.02℃（可選） (PID控制方式) 恒溫室體積：40L（根據需求組合調整 |
| 顯示 | 10.4”LCD彩色觸摸顯示 |
| 色譜柱類型 | 填充柱或毛細管柱 |
| 采樣閥件 | 滑閥、氣動膜片閥、轉子閥 |
| 安裝閥數目 | 10支（最大配置） |
| 載氣壓力 | 0.1～0.5Mpa（EPC調整） |
| 電氣控制部件 | |
| 壓力控制模塊 | EPC，自動調整載氣壓力 |
| 電子溫度控制模塊 | PID，自動調整氣路溫度 |
| 數字量I/0 | 輸出4點干節點（輸出報警、故障、維護等信息可選） |
| 模擬量輸出 | 4～36點，4～20mA |
| 與DCS通訊 | RS485 ModbusRTU，TCP/IP ModbusTCP |
| 輸出圖形: | 實時色譜圖，歷史色譜圖 |
| 輸出數據 | 操作狀態，分析數據，保留時間，當前分析時間，測量結果，報警項目等 |
| 數據存儲 | 存儲不少于60天的歷史數據分析報告及譜圖，存儲器1GB |
| 其它參數 | |
| 標定 | 具有自動標定功能，根據預處理部件進行配置 |
| 防爆標志 | Ex d e ia px ⅡB+H2 T3/T4 Gb |
| 使用載氣 | H2、N2、He、Ar， 耗量60～300ml/min，純度99.999％ |
| 燃燒氣H2耗量 | 20～100ml/min，純度99.999％ |
| 儀表空氣 | 0.5 - 0.7 MPa，正壓吹掃耗氣量A型30 L/min，A+B型45L/min，單個恒溫爐耗氣量: 50 L/min |
| 使用電源 | 220 VAC±5％，最大耗電1700W，其中單個恒溫爐耗電量：500W |
| 操作環境條件 | 溫度-10～40℃，相對濕度 ≤ 95 % RH |
| 整機重量 | 120kg |

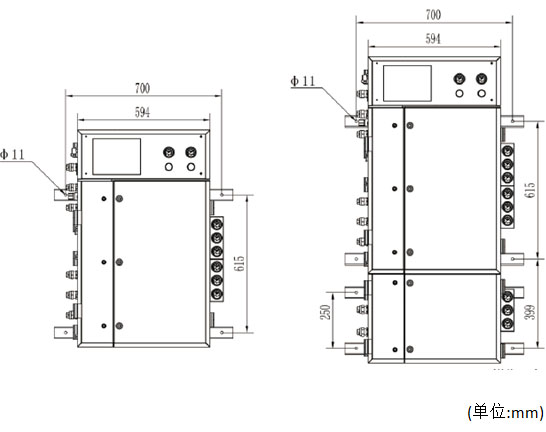

說明：本說明中的內容及圖紙，只是用于本產品的介紹，如有改動恕不另行通知，資料解釋請咨詢公司。
● 石油化工行業氣體分析；
● 煤化工行業氣體分析；
● 天然氣行業氣體分析；
● 環保行業氣體分析；
● 冶金行業氣體分析；
● 更多……。
